ОБЩИЕ ХАРАКТЕРИСТИКИ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ ТМ VOLTER (Вольтер)
На все стабилизаторы Volter 10 лет гарантии: 5 лет + 5 лет бесплатного сервисного обслуживания!
- стабилизацию выходного напряжения на уровне 220 В с небольшим отклонение при изменении входного напряжения от 130 до 270В (от 150 до 260 В) частотой 50 ± 2,5Гц;
- работу во всем диапазоне нагрузок от холостого хода до максимальной нагрузки;
- защитное отключение потребителей при повышении входного напряжения более 285 В (270 В) с последующим автоматическим подключением нагрузки при снижении входного напряжения до рабочего уровня;
- защиту от короткого замыкания и длительного перегруза на выходе;
- режим «транзит» в аварийной ситуации;
- защиту потребителей от перенапряжения в режиме «транзит» в диапазоне напряжений 253-263 В;
- защиту потребителей от перенапряжения по выходу в режиме «стабилизация»;
- тепловую защиту автотрансформатора в интервале температур 75-98°С;
- нормированное (4,5-7,5 с) отключение потребителей при кратковременном исчезновении питающей сети (исключает повреждение импульсных источников питания потребителей);
- время реагирования на изменение входного напряжения составляет 20 мс.
- температуре окружающей среды от 1 до 40°С;
- относительной влажности от 40 до 80%(при 25±10°С);
- атмосферном давлении от 630 до 800 мм рт.ст.
- Собственное потребление электроэнергии на холостом ходу 10-20 Вт.
Однофазные стабилизаторы напряжения ТМ Volter
Краткие технические характеристики
Модель стабилизатора ТМ Volter | Диапазон входных фазных напряжений,В | Точность выходного напряжения, % | Фазное напряжение защитного отключения, В |
Макс. входной ток, А |
Выходная мощность макси мальная, кВт не более | Мощность при нижнем значении входного напряжения | Габариты , мм (высота-ширина-глубина) | Масса, не более, кг |
СНПТО- 2 у | 150-260 | +5 -7,5 | 270 | 10 | 2.2 | 1.5 | 175х152х250 | 9.1 |
СНПТО- 2 ш | 130-270 | +7,5 -10 | 285 | 10 | 2.2 | 1.3 | 175х152х250 | 9.3 |
СНПТО- 2 пт | 150-245 | +2 -3 | 260 | 10 | 2.2 | 1.5 | 175х152х250 | 9 |
СНПТО- 2 slim | 140-245 | +2 -3 | 260 | 10 | 2.2 | 1.4 | 340х310х120 | 10.5 |
СНПТО- 2 птc | 170-265 | +2 -3 | 285 | 10 | 2.2 | 1.7 | 150x180x250 | 8.5 |
Volter-2000 | 150-245* | +2 -3 | 260* | 10 | 2.2 | 1.5 | 124х435х360 | 15.5 |
СНПТО- 4 у | 150-260 | +5 -7,5 | 270 | 16 | 3.5 | 2.4 | 350х420х160 | 21.8 |
СНПТО- 4 ш | 130-270 | +7,5 -10 | 285 | 16 | 3.5 | 2.1 | 350х420х160 | 22.4 |
СНПТО- 4 шc | 180-305 | +7,5 -10 | 325 | 16 | 3.5 | 2.9 | 350х420х160 | 22.4 |
СНПТО- 4 шн | 90-245 | +7,5 -10 | 260 | 16 | 3,5 | 1,4 | 350х420х160 | 22,4 |
СНПТО- 4 пт | 150-245 | +2 -3 | 260 | 16 | 3.5 | 2.4 | 350х420х160 | 21.6 |
СНПТО- 4 птc | 170-265 | +2 -3 | 285 | 16 | 3.5 | 2.72 | 420x350x160 | 21 |
СНПТО- 4 птcш | 145-285 | +3,5 -5,5 | 300 | 16 | 3,5 | 2,3 | 350х420х160 | 21,6 |
СНПТО- 4 птт | 160-250 | +0,7 -1,5 | 260 | 16 | 3.5 | 2.5 | 350х420х160 | 23 |
СНПТО- 4 пттс | 175-260 | +0,7 -1,5 | 275 | 16 | 3.5 | 2.8 | 350х420х160 | 22 |
СНПТО- 4 птш | 110-250 | +3,5 -5,5 | 270 | 16 | 3.5 | 1,7 | 350х420х160 | 21,6 |
СНПТО- 4 пттш | 110-270 | +1.5 -2.5 | 285 | 16 | 3.5 | 1.7 | 350х420х160 | 23 |
СНПТО- 5,5 у | 150-260 | +5 -7,5 | 270 | 25 | 5.5 | 3.8 | 350х420х160 | 22.6 |
СНПТО- 5,5 ш | 130-270 | +7,5 -10 | 285 | 25 | 5.5 | 3.2 | 350х420х160 | 24.3 |
СНПТО- 5,5 шc | 180-305 | +7,5 -10 | 325 | 25 | 5.5. | 3.2 | 350х420х160 | 24.3 |
СНПТО- 5,5 шн | 90-245 | +7,5 -10 | 260 | 25 | 5,5 | 2,3 | 350х420х160 | 24,3 |
СНПТО-5,5 пт | 150-245 | +2 -3 | 260 | 25 | 5.5 | 3.8 | 350х420х160 | 22.5 |
СНПТО-5,5 птc | 170-265 | +2 -3 | 285 | 25 | 5.5 | 4.25 | 420x350x160 | 24 |
СНПТО-5,5 птш | 110-250 | +3,5 -5,5 | 270 | 25 | 5.5 | 2.7 | 350х420х160 | 22.5 |
СНПТО-5,5 птcш | 145-285 | +3,5 -5,5 | 300 | 25 | 5.5 | 3.6 | 350х420х160 | 22.5 |
СНПТО-5,5 птp | 85-290 | +6.5 -8.5 | 300 | 25 | 5.5 | 2.1 | 350х420х160 | 30.2 |
СНПТО-5,5 птт | 160-250 | +0,7 -1,5 | 260 | 25 | 5.5 | 3.9 | 350х420х160 | 23 |
СНПТО-5,5 пттc | 17-260 | +0,7 -1,5 | 275 | 25 | 5.5 | 4.3 | 350х420х161 | 23 |
СНПТО-5,5 пттш | 110-270 | +0,7 -2,5 | 285 | 25 | 5,5 | 2,7 | 350х420х162 | 25 |
СНПТО- 7 у | 150-260 | +5 -7,5 | 270 | 32 | 7 | 4.8 | 350х420х160 | 26.3 |
СНПТО- 7 ш | 130-270 | +7,5 -10 | 285 | 32 | 7 | 4.2 | 350х420х160 | 28.4 |
СНПТО- 7 шс | 180-305 | +7,5 -10 | 325 | 32 | 7 | 5,7 | 350х420х160 | 28.4 |
СНПТО- 7 шн | 90-245 | +7,5 -10 | 260 | 32 | 7 | 2,8 | 350х420х160 | 28.4 |
СНПТО- 7 пт | 150-245 | +2 -3 | 260 | 32 | 7 | 4.8 | 350х420х160 | 26.1 |
СНПТО- 7 птc | 170-265 | +2 -3 | 285 | 32 | 7 | 5.4 | 350х420х160 | 27 |
СНПТО- 7 птш | 110-250 | +3 -5.5 | 270 | 32 | 7 | 3.5 | 350х420х160 | 26.1 |
СНПТО- 7 птcш | 145-285 | +3 -5.5 | 300 | 32 | 7 | 4.6 | 350х420х160 | 26.1 |
СНПТО- 7 птр | 85-290 | +6.5 -8.5 | 300 | 32 | 7 | 2.7 | 350х420х160 | 31.9 |
СНПТО- 7 птт | 160-250 | +0.7 -1.5 | 260 | 32 | 7 | 5.0 | 350х420х160 | 27 |
СНПТО- 7 пттc | 175-260 | +0.7 -1.5 | 275 | 32 | 7 | 5.6 | 350х420х160 | 27 |
СНПТО- 7 пттш | 110-270 | +1.5 -2.5 | 285 | 32 | 7 | 3.5 | 350х420х160 | 29 |
СНПТО- 9 y | 150-26 | +5 -7.5 | 270 | 40 | 9 | 6.0 | 350х420х160 | 29.5 |
СНПТО- 9 ш | 130-270 | +7,5 -10 | 285 | 40 | 9 | 5.2 | 350х420х160 | 29.9 |
СНПТО- 9 шc | 180-305 | +7,5 -10 | 325 | 40 | 9 | 7.2 | 350х420х160 | 29.9 |
СНПТО- 9 шн | 90-245 | +7,5 -10 | 260 | 40 | 9 | 3.6 | 350х420х160 | 29.9 |
СНПТО- 9 пт | 150-245 | +2 -3 | 260 | 40 | 9 | 6.0 | 350х420х160 | 29.2 |
СНПТО- 9 птc | 170-265 | +2 -3 | 285 | 40 | 9 | 6.8 | 350х420х160 | 29.2 |
СНПТО- 9 птш | 110-250 | +3.5 -5.5 | 270 | 40 | 9 | 4.4 | 350х420х160 | 29.2 |
СНПТО- 9 птcш | 145-285 | +3.5 -5.5 | 300 | 40 | 9 | 5.8 | 350х420х160 | 29.2 |
СНПТО- 9 птp | 85-290 | +6.5 -8.5 | 300 | 40 | 9 | 3.4 | 350х420х160 | 32.4 |
СНПТО- 9 птт | 145-255 | +1 -2 | 270 | 40 | 9 | 5.8 | 450х420х190 | 36.1 |
СНПТО- 9 пттc | 160-270 | +1 -2 | 275 | 40 | 9 | 6.4 | 450х420х190 | 34 |
СНПТО- 9 пттш | 110-270 | +1.5 -2.5 | 285 | 40 | 9 | 4.4 | 450х420х190 | 36.1 |
СНПТО- 11 у | 150-260 | +5 -7,5 | 270 | 50 | 11 | 7.5 | 350х420х190 | 34.3 |
СНПТО- 11 ш | 130-270 | +7,5 -10 | 285 | 50 | 11 | 6.5 | 350х420х190 | 36.1 |
СНПТО- 11 шc | 180-305 | +7,5 -10 | 325 | 50 | 11 | 9.0 | 350х420х190 | 36.1 |
СНПТО- 11 шн | 90-245 | +7,5 -10 | 260 | 50 | 11 | 4.5 | 350х420х190 | 36.1 |
СНПТО- 11 пт | 145-245 | +2 -3 | 260 | 50 | 11 | 7.3 | 350х420х190 | 33.8 |
СНПТО- 11 птc | 170-265 | +2 -3 | 285 | 50 | 11 | 8.5 | 350х420х190 | 34 |
СНПТО- 11 птш | 110-25 | +3.5 -5.5 | 270 | 50 | 11 | 5.5 | 350х420х190 | 33.8 |
СНПТО- 11 птcш | 145-285 | +3.5 -5.5 | 300 | 50 | 11 | 7.2 | 350х420х190 | 33.8 |
СНПТО- 11 птp | 85-290 | +6.5 -8.5 | 300 | 50 | 11 | 4.2 | 350х420х190 | 39.1 |
СНПТО-11 птт | 145-255 | +1 -2 | 270 | 50 | 11 | 7.3 | 450х420х190 | 41.6 |
СНПТО-11 пттc | 160-270 | +1 -2 | 285 | 50 | 11 | 8.0 | 450х420х190 | 39.5 |
СНПТО-11 пттш | 110-270 | +1.5 -2.5 | 285 | 50 | 11 | 5.5 | 450х420х190 | 41.6 |
СНПТО- 14 у | 150-260 | +5 -7,5 | 270 | 63 | 14 | 9.5 | 350х420х190 | 37.2 |
СНПТО- 14 ш | 130-270 | +7,5 -10 | 285 | 63 | 14 | 8.2 | 350х420х190 | 39.8 |
СНПТО- 14 шc | 180-305 | +7,5 -10 | 325 | 63 | 14 | 11.3 | 350х420х190 | 39.8 |
СНПТО- 14 шн | 90-245 | +7,5 -10 | 260 | 63 | 14 | 5.6 | 350х420х190 | 39.8 |
СНПТО- 14 пт | 145-245 | +2 -3 | 260 | 63 | 14 | 9.1 | 350х420х190 | 37 |
СНПТО- 14 птc | 170-265 | +2 -3 | 285 | 63 | 14 | 10.7 | 350х420х190 | 37 |
СНПТО- 14 птш | 110-250 | +3.5 -5.5 | 270 | 63 | 14 | 6,9 | 350х420х190 | 37 |
СНПТО- 14 птcш | 145-285 | +3.5 -5.5 | 300 | 63 | 14 | 9,1 | 350х420х190 | 37 |
СНПТО- 14 птp | 85-290 | +6.5 -8.5 | 300 | 63 | 14 | 5.3 | 450х420х190 | 48 |
СНПТО-14 птт | 145-255 | +1 -2 | 270 | 63 | 14 | 9.1 | 450х420х190 | 45.8 |
СНПТО-14 пттc | 160-270 | +1 -2 | 285 | 63 | 14 | 10.1 | 450х420х190 | 44 |
СНПТО-14 пттш | 110-27 | +1.5 -2.5 | 285 | 63 | 14 | 6.9 | 450х420х190 | 45.8 |
СНПТО- 18 у | 150-260 | +5 -7,5 | 270 | 80 | 18 | 12.0 | 650х420х190 | 49.6 |
СНПТО- 18 ш | 130-270 | +7,5 -10 | 285 | 80 | 18 | 10.5 | 650х420х190 | 52.3 |
СНПТО- 18 шc | 180-305 | +7,5 -10 | 325 | 80 | 18 | 14.4 | 650х420х190 | 52.3 |
СНПТО- 18 шн | 90-245 | +7,5 -10 | 260 | 80 | 18 | 7.2 | 650х420х190 | 52.3 |
СНПТО-18 пт | 145-245 | +2 -3 | 260 | 80 | 18 | 11.6 | 650х420х190 | 50.1 |
СНПТО-18 птc | 170-265 | +2 -3 | 285 | 80 | 18 | 13.6 | 650х420х190 | 50.1 |
СНПТО-18 птш | 110-250 | +3.5 -5.5 | 270 | 80 | 18 | 8.9 | 650х420х190 | 50.1 |
СНПТО- 22 у | 150-260 | +5 -7,5 | 270 | 100 | 22 | 15.0 | 650х420х190 | 52.1 |
СНПТО- 22 ш | 130-270 | +7,5 -10 | 285 | 100 | 22 | 13.0 | 650х420х190 | 61.9 |
СНПТО- 22 шc | 180-305 | +7,5 -10 | 325 | 100 | 22 | 18.0 | 650х420х190 | 61.9 |
СНПТО- 22 шн | 90-245 | +7,5 -10 | 260 | 100 | 22 | 9.0 | 650х420х190 | 61,9 |
СНПТО-22 пт | 145-245 | +2 -3 | 260 | 100 | 22 | 14.5 | 650х420х190 | 53.7 |
СНПТО-22 птc | 170-265 | +2 -3 | 285 | 100 | 22 | 17.0 | 650х420х190 | 51 |
СНПТО-22 птш | 110-250 | +3.5 -5.5 | 270 | 100 | 22 | 11.0 | 650х420х190 | 53.7 |
СНПТО- 22 у (пром) | 150-260 | +5 -7,5 | 270 | 100 | 22 | 15.0 | 650х420х190 | 52.1 |
СНПТО- 22 ш (пром) | 130-270 | +7,5 -10 | 285 | 100 | 22 | 13.0 | 650х420х190 | 61.9 |
СНПТО- 22 шc (пром) | 180-305 | +7,5 -10 | 325 | 100 | 22 | 18.0 | 650х420х190 | 61.9 |
СНПТО- 22 шн (пром) | 90-245 | +7,5 -10 | 260 | 100 | 22 | 9.0 | 650х420х190 | 61,9 |
СНПТО-22 пт (пром) | 145-245 | +2 -3 | 260 | 100 | 22 | 14.5 | 650х420х190 | 53.7 |
СНПТО-22 птс (пром) | 170-265 | +2 -3 | 285 | 100 | 22 | 17.0 | 650х420х190 | 53.7 |
СНПТО-22 птш (пром) | 110-250 | +3.5 -5.5 | 270 | 100 | 22 | 11.0 | 650х420х190 | 53.7 |
СНПТО- 27 у | 150-260 | +5 -7,5 | 270 | 125 | 27 | 18.8 | 650х420х190 | 64.4 |
СНПТО- 27 ш | 130-270 | +7,5 -10 | 285 | 125 | 27 | 16.3 | 650х420х190 | 66.9 |
СНПТО- 27 шс | 180-305 | +7,5 -10 | 325 | 125 | 27 | 22.5 | 650х420х190 | 66.9 |
СНПТО- 27 шн | 90-245 | +7,5 -10 | 260 | 125 | 27 | 11.2 | 650х420х190 | 66.9 |
СНПТО-27 пт | 140-250 | +2,5 -3,5 | 260 | 125 | 27 | 17.5 | 650х420х190 | 64.6 |
СНПТО-27 птc | 170-265 | +2,5 -3,5 | 275 | 125 | 27 | 22 | 650х420х190 | 71 |
![]() |

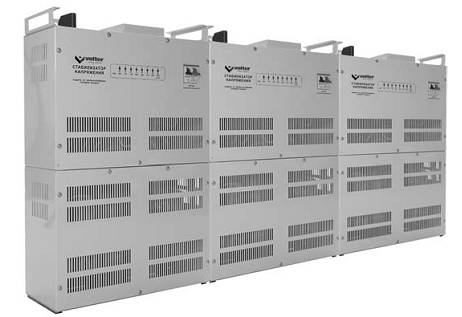

Трехфазные стабилизаторы напряжения Volter (СНПТТ)
Краткие технические характеристики
Модель стабилизатора ТМ Volter | Диапазон входных фазных напряжений, В | Точность выходного напряжения, % | Фазное напряжение защитного отключения, В |
Макс. входной ток, А |
Выходная мощность макси- мальная, кВт не более |
Мощность при нижнем значении входного напряжения |
Габариты , мм (высота-ширина-глубина) |
Масса, не более,кг |
СНПТТ-100 у | 150-260 | +5 -7,5 | 270 | 160 | 105 | 72.0 | 4х1200х460х210 | 400 |
СНПТТ-100 пт | 140-250 | +2,5 -3,5 | 270 | 160 | 105 | 86.4 | 4х1200х460х210 | 400 |
СНПТТ-100 птc | 180-225 | +1.5 -2.5 | 275 | 160 | 105 | 86.4 | 4х1200х460х210 | 400 |
СНПТТ-150 у | 150-260 | +5 7,5 | 270 | 250 | 165 | 110.0 | 4х 500х560х250 | 550 |
СНПТТ-150 пт | 165-235 | +1.5 -2.5 | 245 | 250 | 165 | 123.7 | 4х1500х560х250 | 550 |
СНПТТ-150 птc | 180-250 | +1.5 -2.5 | 260 | 250 | 165 | 135.0 | 4х1500х560х250 | 550 |
СНПТТ-200 у | 150-260 | +5 -7,5 | 270 | 320 | 210 | 145.0 | 4х1500х560х250 | 700 |
СНПТТ-200 пт | 165-235 | +1.5 -2.5 | 245 | 320 | 210 | 158.4 | 4х1500х560х250 | 650 |
СНПТТ-200 птc | 180-250 | +1.5 -2.5 | 260 | 320 | 210 | 172.8 | 4х1500х560х250 | 650 |
Стабилизаторы напряжения Volter серии HL
Краткие технические характеристики
Модель стабилизатора ТМ Volter | Диапазон входных фазных напряжений, В | Точность выходного напряжения, % | Фазное напряжение защитного отключения, В |
Макс. входной ток, А |
Выходная мощность макси- мальная, кВт не более |
Мощность при нижнем значении входного напряжения |
Габариты , мм (высота-ширина-глубина) |
Масса, не более,кг |
СНПТО-4 HL | 140-250 | +6 -6 | 260 | 16 | 3.5 | 2.2 | 540х335х210 | 21.6 |
СНПТО-5,5 HL | 140-250 | +6 -6 | 260 | 25 | 5.5 | 3.5 | 540x335x210 | 24.6 |
СНПТО-7 HL | 140-250 | +6 -6 | 260 | 32 | 7 | 4.5 | 540x335х210 | 27.8 |
СНПТО-9 HL | 140-250 | +6 -6 | 260 | 40 | 9 | 5.6 | 540x335x210 | 32.1 |
СНПТО-11 HL | 140-250 | +6 -6 | 260 | 50 | 11 | 7.0 | 540x335x210 | 34.2 |
15 преимуществ стабилизаторов Volter
1. Срок службы не менее 15 лет
Это доказано временем т.к. стабилизаторы Вольтер (СНПТО) производятся с 1994 г. В связи с появлением на рынке подделок в 2006 году была зарегистрирована торговая марка «Volter».
2. Бесшумные
Cетевой стабилизатор напряжения Вольтер имеет трансформатор стержневой или Ш-образной конструкции, который позволяет обеспечить минимальные показатели по шуму, т.к. катушки трансформатора намотаны симметрично, а магнитопровод собран из пластин прошедших термообработку. В отличии от тороидальных, такие трансформаторы применяются в силовой технике высокого класса.
Собранный трансформатор пропитывается теплопроводящим лаком в вакуумной установке. Термошкафы с микропроцессорным управлением обеспечивают оптимальный режим сушки изделий.
3. Улучшенный теплоотвод без применения вентилятора
Cетевой стабилизатор напряжения Volter для охлаждения трансформатора и силовых элементов использует вентиляторы, т.к. это дополнительный ненадежный механический узел, который в большинстве случаев служит «пылесосом», затягивая вовнутрь стабилизатора пыль, шерсть животных, строительный мусор, что еще более ухудшает отвод тепла.
Конструкция стабилизаторов Volter ™ содержит развитую, оптимизированную систему вентиляционных отверстий, которая позволяет создать достаточные потоки воздуха для охлаждения аппарата, при предельных рабочих температурах и в любом положении (вертикально, горизонтально). В качестве основного теплоотвода используются алюминиевый радиатор и несущее шасси, обладающие значительной площадью от 0,3 до 1,7 м².
Сетевой стабилизатор напряжения Вольтер имеет безвентиляторные конструкции корпусов от ведущих производителей силовой электроники, в изделиях самого высокого уровня.
4. Повышенная помехоустойчивость
Обеспечивается точной синхронизацией переключения ступеней на программном уровне, защитой от помех цепей питания контроллера, применением специальных мер для повышения устойчивости коммутирующих элементов к высоким скоростям изменения напряжения и тока.
5. Высокое быстродействие
Применение современных микроконтроллеров Atmel позволяет точно измерять действующее значение напряжения (а не среднее, как у других производителей), что исключает влияние качества питающей сети (импульсные помехи и гармоники) на работу контроллера. При этом, сетевой стабилизатор напряжения, решения по управлению принимает с максимально возможным быстродействием для систем с тиристорным регулированием, а именно за один период синусоиды, равный 20мс
Малое время реакции обеспечивает надежную защиту электрооборудования при колебаниях напряжения в сети.
Для сравнения, у сервоприводных стабилизаторов напряжения это время может составить несколько секунд. При резком изменении напряжения на входе с 220В до 250В, выходное напряжение нормализуется в течение 2 секунд. А при колебаниях в сети от 150 до 250В выходное напряжения превышает 300В, что вероятно приведет к выходу из строя электротехники, подключенной к этому стабилизатору.
6. Возможность эксплуатации при отрицательных температурах и повышенной влажности
Сетевой стабилизатор напряжения Вольтер составляется из электронных компонентов, которые имеют категорию Industrial (для промышленного применения) или Military (для военного применения). Для защитного покрытия печатных плат используется полиуретановый лак. Металлические детали корпуса окрашены полимерной краской, которая не боится внешних воздействий, включая тропический климат. Неокрашенные детали проходят гальваническую обработку.
Все перечисленные факторы позволяют эксплуатировать сетевой стабилизатор напряжения в помещениях с повышенной влажностью и при отрицательных температурах, что подтверждено протоколами испытаний.
7. Повышенная пожаробезопасность
В сервоприводных стабилизаторах при работе стираются угольные щетки, ослабляется контакт. При этом происходит искрение и, как следствие, может возникнуть возгорание. В стабилизаторах Volter отсутствуют механические трущиеся детали и не используются компоненты, поддерживающие горение.
Cетевой стабилизатор напряжения Вольтер имеет полупроводне коммутирующие элементы (тиристоры), которые исключают возникновение дуги при коммутации отводов автотрансформатора. В конструкции этих стабилизаторов применяются предохранительные элементы для защиты трансформатора от сверхтоков. В сочетании с улучшенным теплоотводом и температурной защитой возможность пожара полностью исключена.
8. Не требуют сервисного обслуживания
Cетевой стабилизатор напряжения Volter не имеет трущихся механических узлов (вентиляторов, сервомоторов, угольных щеток), которые требуют периодической профилактики или замены.
9. Максимальное количество защит
Cетевой стабилизатор напряжения Вольтер оснащен необходимыми защитами от неблагоприятных воздействий питающей сети и внутренних неисправностей:
- защита от высокого входного напряжения;
- защита от высокого выходного напряжения;
- защита от короткого замыкания и длительного перегруза по мощности;
- защита от пробоя коммутирующего элемента;
- тепловая защита;
- задержка по времени включения при кратковременном пропадании питающей сети (защита импульсных блоков питания).
- как опция – защита от низкого выходного напряжения.
10. Удобное подключение
Конструкция стабилизаторов Вольтер предусматривает простейший набор операций при установке и подключении. Для этого в аппарате имеется легкодоступная клеммная колодка и петли для подвеса. Конструктивно сетевой стабилизатор напряжения выполнен в виде плоского корпуса занимающего минимальный размер в глубину. Устанавливать стабилизатор можно в любое положение (вертикально, горизонтально, на бок, «вверх ногами»,).
Следует отметить, что некоторые производители аналогичной продукции не предусматривают даже ручек для переноски.
11. Не искажают синусоиду
Cетевой стабилизатор напряжения Volter не содержит элементов способных искажать входной сигнал. Переключение ступеней регулирования происходит в нуле синусоиды напряжения, поэтому изменение происходит только по величине, а не по форме
Как известно феррорезонансные стабилизаторы искажают синусоидальную форму напряжения поэтому их применение ограничено.
В последнее время на рынке появляются стабилизаторы, использующие фазовое регулирование. В таких стабилизаторах форма выходного напряжения содержит крутой фронт, что может привести к неконтролируемому зарядно-разрядному току конденсаторов импульсных источников питания и к преждевременному их отказу.
12. Стойкость к механическим воздействиям
Конструктивно сетевой стабилизатор напряжения Вольтер выполнен в виде несущего шасси из стали толщиной 2мм с ребром жесткости. Трансформатор крепится к шасси непосредственно за магнитопровод в четырех точках шпильками диаметром 8-10мм. К шасси крепится корпус из легких декоративных панелей. Все соединения типа винт-гайка, никаких саморезов не применяется. Все это позволяет обеспечить высокую механическую стабильность и устойчивость к вибрациям.
У других производителей трансформаторы, выполненные на разрезном ленточном сердечнике, крепятся консольно, что приводит к их отрыву при транспортировке и вибрациях. Тороидальные трансформаторы мощностью более 3 кВт вообще не проходят тесты на виброустойчивость и не применяются в военной и промышленной технике, т.к. они крепятся к корпусу непосредственно за обмотку, что приводит в ряде случаев к межвитковому замыканию.
13. Большая перегрузочная способность
Перегрузочная способность стабилизатора определяется, прежде всего, применяемыми коммутирующими элементами и тепловой устойчивостью трансформатора.
Cетевой стабилизатор напряжения Вольтер имеет полупроводниковые модули фирмы Semikron или производства Запорожского завода ООО «Элемент-Преобразователь», сделанные по техническому заданию ЧНПП «Электромир». А именно, кристаллы, входящие в состав тиристорных модулей подобраны в пары по значениям отпирающих токов управления, токов включения, токов удержания и прямому падению напряжения с отклонением не более 10%. Этим обеспечивается симметричный режим работы трансформатора. Кроме того, конструкция модулей производства ООО «Элемент-Преобразователь» и «Semikron»имеет еще одно преимущество. Катодные выводы элементов выполнены в виде шины
Большинство современных модулей других производителей имеют катодный вывод в виде совокупности тонких алюминиевых проволок (рис.8). При воздействии ударных токов отдельные проводники перегорают, что приводит, в конечном счете, к полному нарушению контакта.
Трансформаторы стабилизаторов Volter™ намотаны медной шиной в высокотемпературной стеклянной изоляции. Трансформатор стержневой конструкции самый выгодный (надежный) по условиям охлаждения катушек и магнитопровода. Перечисленные обстоятельства позволяют стабилизаторам Вольтер выдерживать трехкратную перегрузку по мощности в течение короткого времени и 20-30% перегрузку в течение длительного времени.
14. Повышенная надежность. Оптимальное соотношение надежность/цена
Изготовление всех составных частей стабилизаторов Volter (трансформаторов, корпусных деталей, плат управления и защиты), покраска, гальваническая обработка, окончательная сборка и контроль качества производятся в цехах предприятия «Электромир» общей площадью более 10000 кв.м.
В составе плат управления и защиты используются сертифицированные элементы ведущих мировых производителей: Atmel, Toshiba, VISHAY, EPCOS, FAIRCHILD и других. Использование паяльного оборудования фирмы PACE(США) исключает перегрев радиодеталей при пайке.
При производстве других стабилизаторов тороидальные трансформаторы мощностью более 300 Вт по техническим причинам наматывают вручную. А катушки трансформаторов Вольтер изготовлены на новейших автоматических станках. При этом используется провод, произведенный на дочернем предприятии ООО «Техника».
В качестве силовых ключей применяются модули фирмы «Semikron» (Германия) или производства завода «Элемент-Преобразователь», выполненные по спецзаказу.
Производство стабилизаторов Volter прошло сертификацию на «Систему управления качеством» ISO 9001-2001. Сертификат, выданный Государственным предприятием СЕРТАТОМ, позволяет устанавливать эти стабилизаторы даже на предприятия ЭнергоАтома. На Ровенской АЭС уже установлено более 10 стабилизаторов Вольтер большой мощности.
15. Самый широкий ассортимент
Модельный ряд Volter включает 108 различных стабилизаторов для дома, офиса, производства мощностью от 2 до 200 кВт.
